苏州医工所在“非线性SIM超分辨图像重建算法”研究方面取得进展

  近日,苏州医工所显微光学团队在光学领域著名期刊《Optics Letters》上发表题为“Frequency–spatial domain joint optimization for improving super-resolution images of nonlinear structured illumination microscopy”的研究论文,并被选为Editor's Pick(编辑精选)文章。

  结构光照明显微镜(Structured illumination microscopy, SIM)以其成像速度快、光毒性小、无需特殊荧光标记等优势,已成为生命科学领域尤其是活细胞成像中最受欢迎的超分辨成像手段。典型的线性SIMLinear SIM, L-SIM)可获得普通宽场成像显微镜约2倍的分辨率提升,而非线性SIMNonlinear SIM, NL-SIM)通过引入非线性效应可在L-SIM的基础上进一步拓展成像分辨率且已成功应用于活细胞成像。

  然而,L-SIMNL-SIM技术都严重依赖于复杂的后处理算法,其重建过程是一个极易产生伪影的病态逆过程。重构伪影的存在导致L-SIMNL-SIM成像的保真度和可靠性长期以来遭受质疑和批评。此前,苏州医工所显微光学团队开发了一种基于频谱优化的高保真SIM算法HiFi-SIM [Light: Science & Applications, 10, 70, (2021)],有效地解决L-SIM超分辨图像重建中的典型伪影。然而,与L-SIM图像重建相比,NL-SIM图像重建面临更多挑战:一方面,非线性阶次谐波的调制深度无法通过常规的交叉关联方法准确估计;另一方面,非线性阶次谐波的低信噪比属性造成重建过程中传统去卷积算法不可避免产生严重伪影,妨碍了NL-SIM成像解析的亚细胞器结构的可信度。

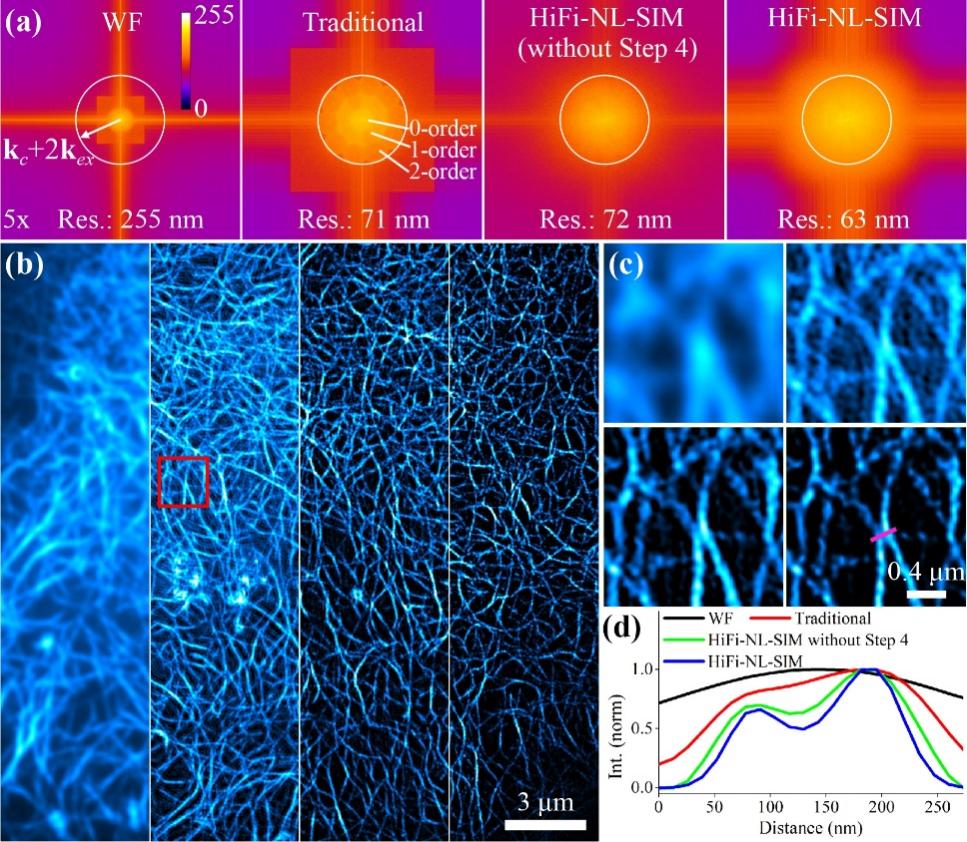

  为了克服上述问题,苏州医工所显微光学团队的文刚、王林波等提出将HiFi-SIM的频谱优化理念引入NL-SIM超分辨图像重建,进一步发展了一种高保真非线性SIM重建算法HiFi-NL-SIM。首先,HiFi-NL-SIM建立了基于去相关分析法的非线性谐波的优选调制深度确定准则,解决了上述参数估计难题。其次,采用“频域和空域联合优化策略”进一步实施NL-SIM重建频谱优化以抑制典型的伪影特征,最终实现了NL-SIM超分辨图像的高保真重建。值得强调的是,HiFi-NL-SIM使用一个理论生成的近似点扩散函数(point spread function, PSF)即可重建出高质量NL-SIM超分辨图像,避免了传统算法需要严苛标定与实际成像条件匹配的点扩散函数的复杂工作,提高了NL-SIM成像技术的易用性和可访问性。HiFi-NL-SIM算法作为一个简单易用的MATLAB GUI软件包,随论文开源,免费下载试用。



  本文第一作者为文刚副研究员,通讯作者为唐玉国研究员。该研究工作得到了国家重点研发计划项目、国家自然科学基金和中科院战略性先导科技专项项目的支持。

  HiFi-NL-SIM论文和软件包下载链接:

  https://doi.org/10.1364/OL.441160

  https://osapublishing.figshare.com/articles/software/MATLAB_code_for_HiFi-NL-SIM/16437945

  HiFi-SIM论文和软件包下载链接:

  https://www.nature.com/articles/s41377-021-00513-w

  https://static-content.springer.com/esm/art%3A10.1038%2Fs41377-021-00513-w/MediaObjects/41377_2021_513_MOESM2_ESM.rar
